石化園區應急指揮方案
2022-05-06
石油化工企業有多種通信手段和措施，但是在事故現場第一現場、指揮車及決策部門指揮中心，沒有完善可靠的通訊設施和手段。在?；菲髽I(yè)災害發生時，無法及時快速的建立災害現場、指揮車及決策部門指揮中心之間的音視頻通信，為事故現場決策指引，事故現場應急指揮提供有效快速的通訊措施和保障。
建設目標
為實現石油化工企業突發事件的應急指揮事件處理，實現消防工作的統一指揮，聯合行動，為應急事件處理提供快速有效的通訊服務，和強有力的通訊保障。強化事故現場的通訊和響應能力，融合通信平臺將實現以下建設目標：
1）完善的接入能力：可接入電話系統、監控系統、會議音頻系統、視頻會議系統、無線對講系統、移動單兵終端等通訊子系統。
2）完善的級聯能力：系統各級可以接入不同的通訊自系統，將系統進行統一調度，并可以按照上下級權限靈活分配資源使用能力。
3）豐富的互通能力：各級擁有本級范圍內的綜合調度能力，配備調度臺支持同時處理多路通話，對接入的其他通信子系統擁有靈活的調度互通能力。調度臺與單兵終端進行緊密高效的工作匯報及任務下達通訊能力。對已接入的音視頻終端具有靈活的調度能力，可將音視頻傳輸推送至其他系統。
4）靈活的網絡適應能力：系統可基于不同的網絡形式和架構，實現穩定及時的通訊調度功能，包括有線網絡、無線網絡、無線專網、自組網、衛星網等適應不同的網絡環境。
5）完善的安全配備及備份記錄能力：后臺自動錄音錄像與調度終端手動錄音錄像結合保證錄制數據完整性，系統所有成員的登錄登出記錄、通話記錄、短信記錄等全面留存供查能力，并提供磁盤報警功能最大限度保證數據安全性。
6)足夠的性能指標：最大可提供100終端注冊能力及最大50通話并發能力，完全滿足日常及消防調度應用。
7）開放的對外接口能力：支持多平臺SDK二次開發能力，及webservice基礎數據接口，擁有與第三方系統靈活的對接融合能力。

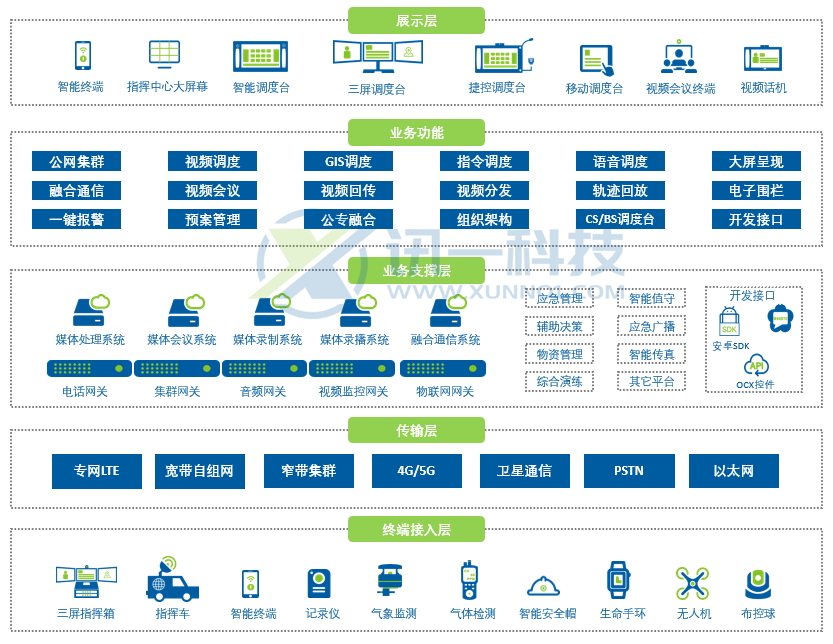

建設方案
方案說明：
系統設計分別部署在消防指揮中心、消防通訊指揮車和消防應急現場的場景，網絡設計方案涉及自組網、4G專網和兩種網絡互補的方式，保證在突發情況下，可以將消防現場的音視頻情況穩定傳輸回指揮車和后臺指揮中心，按核電消防系統特有的需求和網絡架構體系設計如下部署方案：
企業指揮中心部署智能融合通信系統主機、媒體會議服務器設備。
通訊指揮車部署單屏便攜箱、音頻廣播網關和工業4G路由器等系統設備，用于快速部署現場指揮部，回傳無人機圖像和聯通指揮中心等功能。
現場部署自組網系統、單兵終端、衛星電話、4G布控球、移動無線集群網關、無人機等設備，多種手段用于回傳現場音視頻信息，同時通過對講機延伸和衛星電話保障消防人員應急通訊手段。
實現功能
系統部署完成后，可以實現如下主要功能：
系統融合調度：接入融合通信系統的子通訊系統實現互通，包括：基本通訊能力：提供系統內成員之間音視頻呼叫、音視頻會議、指令下達、定位的通訊調度能力。
對講融合能力：實現調度臺、手機終端和PDT集群對講或其他模擬數字系統系統的語音互聯互通。
會議融合能力：全系統在會議中實現通信融合，有視頻能力的系統視頻接入，沒有視頻能力的語音接入，在會議中實現所有成員可說可聽。
多終端監控調閱能力：支持調度臺、手持終端、視頻會議系統對監控視頻的調閱并云控的能力。支持對4G布控球和無人機視頻的調閱能力。
定點發起廣播：支持調度臺和手持終端呼叫定點廣播系統，并對現場發起喊話功能。
成員動態顯示：系統內所有成員的通話狀態，在線狀態、位置狀態等在系統中實時呈現，掌握系統內成員實時狀態。
應急預案：生成多種應急預案程序，支持一鍵發起。對聯系人員實現多手段輪訓呼叫和短信通知功能。
數據記錄備份：系統具有完善的錄音錄像等媒體文件存儲功能。還具有指令消息、系統登錄登出日志，通訊記錄等全面留存供查能力，并提供磁盤報警和自動清理功能。
安全保障能力：系統具有全面的安全保障功能，包括信令傳輸加密，媒體傳輸加密，防攻擊防盜打，系統防火墻，通訊黑白名單等。
