大型活動勤務指揮方案
2022-05-06
公共安全部門肩負著各種大型活動的安全保障任務，在大型活動中，往往要調集多各部門的人員進行協調溝通和保障，各種通信設備的融合互通，在保障現場實現有效靈活的調度非常重要。訊一科技專為大型活動設計的現場應急指揮箱，適合各種勤務保障下的融合互通和調度指揮需求。

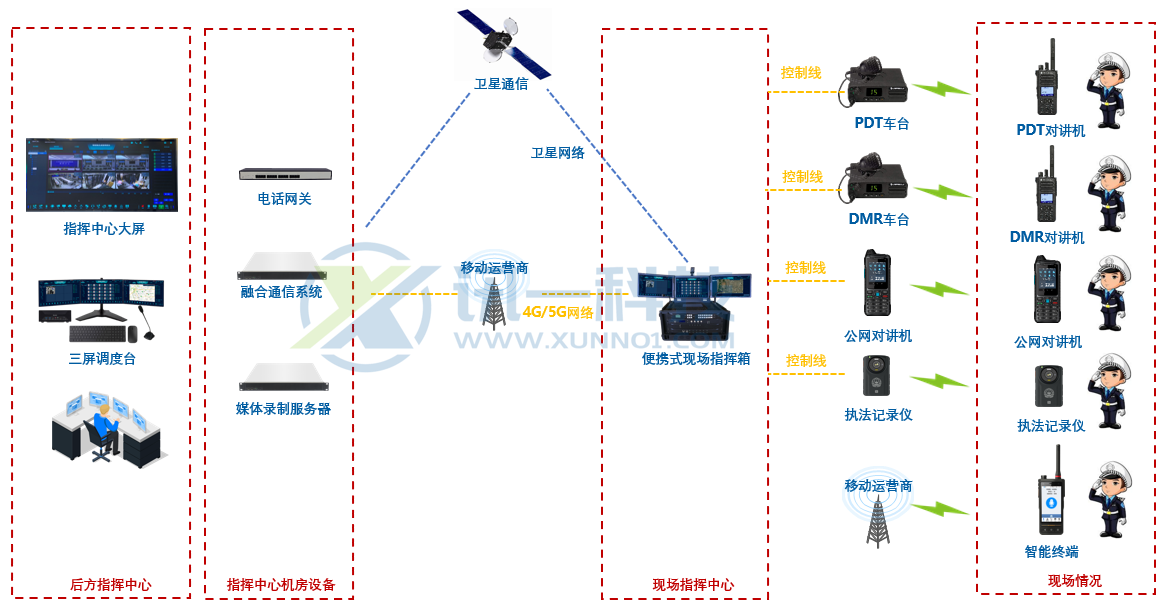

通過在活動呢現場部署現場應急指揮箱，將警用PDT對講機，普通民用DMR對講機，輔警安保人員配備的公網對講機統一接入到現場應急指揮箱，根據現場保障情況，隨時調度管理各種終端間的互聯互通。提高反應速度。
方案特點
便攜式設計
采用便攜機箱設計，可以快速展開，根據現場情況，靈活配置功能模塊，包括指揮調度，功能接口。
即插即用
針對不同部門配置的不同類型的通信終端，采用標準控制線連接，可對接各種車載電臺，對講機，電話，音響系統，無需協調和配置系統設備，即插即用。
功能強大
提供功能強大的融合調度平臺, 支持語音呼叫，會議通話，針對不同音頻終端的降噪和音質改善。
產品介紹
IFC-BX4300產品設計以一體化、集成化、便攜化為核心，以質量和滿足客戶需求為設計原則。產品首創了多屏協同顯示控制設計，為用戶提供了三塊監視屏和一塊觸控屏，其中三屏采用翻折式設計（單屏尺寸為 17.3 寸），一屏觸控（10.1 寸），四屏聯動使用，實現了多路高清視頻源同步顯示和四分屏預監的功能。設備內置視頻切換模塊，可將內外部視頻源進行任意切換顯示；同時內置中央控制模塊，可將視頻切換模塊、視頻編解碼模塊等在一個控制界面進行統一控制；設備支持3U模塊接入；在保證產品小型化、輕量化的同時，也確保了設備的可靠性和抗震性；
產品參數
類別 | 技術內容 | 系統參數 |
機箱 物理規格 | 供電 | AC 220V 最大提供 498W |
運輸尺寸 | 605mm寬 * 468 mm深 * 320 mm高 | |
工作尺寸 | 1310mm寬 * 475mm深 * 638mm高 | |
重量（含模塊） | ≤35KG | |
主結構材料工藝 | 航空鋁鎂合金采用 CAM 制造工藝 | |
箱體材料工藝 | 高分子聚乙烯 耐磨性，耐高低溫性，高強度性 | |
箱體散熱 | 風扇主動散熱 | |
電池（選配） | 運行不低于4小時 | |
機箱 防護等級 | 運輸狀態 | IP67 |
工作狀態 | IP54 | |
接口 | USB接口 | USB2.0 2個 |
視頻接口 | 輸出接口4路 輸入接口4路 | |
監視屏 | 數量 | 3個 |
尺寸 | 17.3寸 16:9 | |
亮度 | 1000 cd/㎡ | |
分辨率 | 1920*1080 | |
對比度 | 600:1 | |
工作溫度 | 0-70℃ | |
觸摸屏 | 數量 | 1個 |
尺寸 | 10.1寸 | |
分辨率 | 1280(H)*800(V) | |
外形尺寸 | 229.1mm(W)x148.7mm(H)x2.95mm(T) | |
顯示區域 | 216.96mm(W)x135.60mm(H) | |
工作溫度 | -20℃～60℃ | |
類型 | 投射式電容屏 | |
觸點數量 | 10點 | |
攝像機 | 數量 | 1個 |
總像素 | 400萬像素 | |
有效像素 | 2688(Hx)1520(V） | |
光學變焦 | 10倍 f=4.9~49mm | |
高清輸出 | 1080P/720P/480P 60FPS HDMI 1.4 | |
圖像翻轉 | 180度翻轉 | |
工作溫度 | 0-55℃ | |
功耗 | 12V/2W | |
會議麥克風 | 數量 | 1 |
指向特性 | 心形單指向型（駐極體電容式） | |
頻率響應 | 60Hz-16KHz | |
靈敏感度 | -40dB/±3dB(7.0mV) re 1V at 1Pa | |
低頻衰減 | 125Hz 6dB/OCTAVE | |
輸出阻抗 | 250Ω | |
最大承受音壓 | 140dB SPL 1 kHz At1% T.H.D. | |
信噪比 | 65dB.1kHz AT 1PA | |
動態范圍 | 111dB.1KHz at MAX SPL | |
輸出連接 | 三針卡農公頭 | |
鵝頸尺寸 | 325mm | |
電源供應 | 幻象電源直流11-48V | |
電腦麥克風 | 數量 | 1個 |
指向特性 | 心形單指向型（駐極體電容式） | |
頻率響應 | 60Hz-16KHz | |
靈敏感度 | -40dB/±3dB（1KHz） | |
低頻衰減 | 125Hz 6dB/OCTAVE | |
輸出阻抗 | 250Ω | |
最大承受音壓 | 135dB SPL 1KHz at 1% T.H.D | |
信噪比 | 66dB.1KHz at 1PA | |
動態范圍 | 111dB.1KHz at MAX SPL | |
鵝頸尺寸 | 365mm | |
喇叭 | 數量 | 4個 |
阻抗 | 4歐姆 | |
功率 | 3W*2 | |
有效頻率 | 118Hz-20KHz | |
靈敏度 | 88Db | |
其他功能 | 視頻切換模塊 | 支持 |
中央控制模塊 | 支持 |
